Nedostatky pri realizácií kotolne

Poďme sa ale pozrieť priamo na príklady z praxe, ako nešťastne môže dopadnúť kúrenie vo Vašom dome, ak to nezrealizuje odborník. Ešte horšie to môže dopadnúť, keď sa kúrenie rozhodne realizovať laik svojpomocne. Všetky fotografie som vyhotovil pri návšteve domov, kde im to dobre nefungovalo. Nečudujem sa. Niektoré inštalácie boli dokonca životu nebezpečné!

1. Neodborná inštalácia vykonávaná svojpomocne

Ohrev vody boilerom

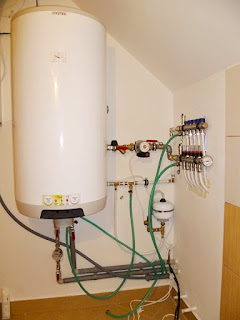

Obr. 1 - Ohrev pitnej vody a kúrenia v boilery
     Na Obr. 1 je typický príklad neodbornej inštalácie. Elektrický boiler je pôvodne (od výrobcu) určený pre ohrev pitnej vody a solárnymi kolektormi, keďže vo vnútri zásobníka je šprirálovité potrubie (výmenník tepla), určený práve pre solárny okruh.
V tejto inštalácii ho osoba, ktorá to realizovala, využila výmenník v zásobníku tak, že k nemu pripojila podlahové kúrenie!
Prečo je to problém?
V bojleri sa nachádza elektrické vyhrievacie teleso, ktoré štandardne ohrieva pitnú vodu. Cieľom je, aby sa voda v zásobníku ohriala na určitú teplotu (zvyčajne na 60 stupňov a viac, aby nedochádzalo k množeniu baktérií Legionela). Tým, že je do bojlera pripojené aj kúrenie, sa zásobník vychladzuje práve počas vykurovacej sezóny a elektrická špirála nestíha ohriať vodu na dostatočnú teplotu (nie je výkonovo nadimenzovaná na taký veľký odber tepla - pre kúrenie aj pitnú vodu).
Ako to vyzerá v reálnej prevádzke? Investor si nastaví, že chce mať v boilery napr. 60 stupňovú pitnú vodu (pre sprchovanie, umývanie riadov a pod.). V okamihu, keď bude zásobník naakumulovaný na túto teplotu a zapne sa čerpadlo kúrenia, tak sa zásobník v priebehu hodiny vychladí (bude sa odoberať z neho teplo do kúrenia). Tým pádom nebude mať dostatok teplej vody na umývanie, sprchovanie a pod).
Výsledok: Investor v čase vykurovacej sezóny musí stále čakať kým sa mu pripraví teplá voda, prípadne ručne dočasne odstaviť kúrenie, aby sa mu stihla nahriať teplá voda.

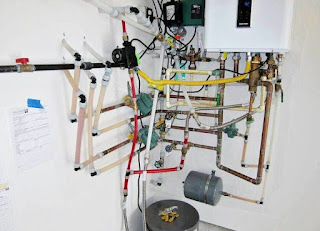

     Druhý príklad - na Obr. 2 vidíme kombináciu materiálov, ktorá nedáva zmysel - ďalšia zo sfušovaných kotolní. Vybral som z pomedzi mnohých tento obrázok, na ktorom je také množstvo zásadných principiálnych aj inštalatérskych chýb, že by to bolo na samostatný článok. Všimnite si prechod z medených rúrok na plastové potrubia vedúce do steny. Neuveriteľné!

Neodborné zapojenie kotolne
Obr. 2 - Sfušovaná kotolňa - použitých množstvo rôznorodých materiálov
a chaotické vedenie potrubí

2. Nebezpečná inštalácia - hazardovanie s ľudskými životmi!

Nasledujúce príklady sú ako z hororu!
Chýba uzemnenie alebo napájacie káble napätia (napr. od čerpadiel a pod.) sú zle zaizolované alebo nevhodne umiestnené, čiže do inštalácie môže kvapkať voda, dôjde k skratu, začne horieť alebo pokiaľ na to siahnete rukou vy, či vaše dieťa, tak vás zabije.

Menej závažným nedostatkom je málo precízna práca - spleť káblov, ktoré nie sú prichytené alebo sú nevhodne vedené (križujú sa a podobne). Tiež to vypovedá a neprofesionálnej firme/inštalatérovi. Zvyčajne takýto nemá potrebné osvedčenie Elektrikár.

ukazka elektrickeho pripojenia nevhodnym sposobom
Obr. 3 - Nevkusné, aj nebezpečne zrealizované vodiče a uzemnenie
Príklad zle zaizolovaných napájacích káblov čerpadla
Obr. 4 - Nedostatočne zaizolované káble od čerpadla - hrozí úraz elektrickým prúdom!

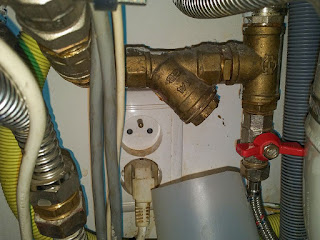

Obr. 5 je úplne nevhodne zrealizovaná elektrická zásuvka, ktorá je blízko filtra. Keďže filter je potrebné každý rok čistiť, voda pri rozoberaní môže vystreknúť až do zásuvky, ktorá je pod ňou.
Obr. 5 - Zásuvka umiestnená pod servisným otvorom filtra - hrozí úraz elektrickým prúdom!

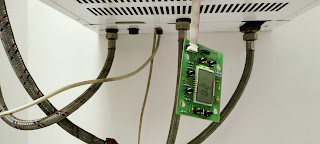

doska plošného spoja pod kotlom bez ochranného puzdra
Obr. 6 - Doska regulácie pod kotlom bez krabičky - môže do nej zatiecť voda!

Elektroinštalácia pod kotlom
Obr. 7 - Vážne toto niekto tak nebezpečne spravil? Istič je umiestnený pod kotlom a môže naň kedykoľvek začať kvapkať voda, čím dôjde ku skratu, požiaru alebo úrazu elektrickým prúdom

Vodiče bez izolácie
Obr. 8 - Priamo pod čerpadlom sa nachádza elektroinštalácia, do ktorej môže zatiecť voda


3. Nevhodné umiestnenie armatúr bez prístupu k servisu

    Pri takejto inštalácií, je naozaj problematické manipulovať s armatúrami. Napríklad sa nedá demontovať a vyčistiť sitko, pretože je príliš blízko podlahy. Alebo je nedostatočný priestor pre manipuláciu s ventilmi a podobne.
Nesprávne umiestnený filter do kúrenia
Obr. 9 - Filter je umiestnený tesne pri podlahe. Nedá sa z neho vytiahnuť sitko.


ventil tesne pri stene
Obr. 10 - Aby bolo možné ventil otočiť, museli vynechať v stene časť omietky. Neuveriteľné!

4. Nevhodný typ použitých materiálov

Nasledujúca inštalácie by určite získali ocenenie "Majster roka" resp. "Fušer roka".
Hlavné potrubie od kotla je pripojené flexi hadicou, ktorá je určená pre pitnú vodu. Nielen, že je z nevhodného materiálu, ale navyše vnútorný priemer rúrky je iba 12 mm, čo je úplne nedostatočné nato, aby cez toto úzke potrubie pretlačilo potrebný objem vykurovacej vody pre celý dom. Nečudo, že v dome mali málo teplé radiátory!
Flexi hadica
Obr. 11 - Hlavné stúpačkové potrubie je ku kotlu pripojené tenkou flexi hadicou


Tečúca hadica zatesnená plastelínou? To akože vážne niekto môže takto urobiť?

spoj utesnený plastelínou
Obr. 12 - To ako vážne? Kvapkajúci spoj utesniť plastelínou?


5. Nevhodná kombinácia materiálov

     Veľmi závažným nedostatkom pri inštalácií kúrenia - realizácí kotolne, je používanie viacerých materiálov pre jedno potrubie takých, kde jeden z materiálov je vysoko ušľachtilý a druhý nie. Čo to znamená? Používanie kombinácie ušľachtilého materiálu (nerezové potrubie) a klasickej čiernej ocele, má za následok vznik korózie z princípu tzr. galvanického článku. Časom dôjde k rozožratiu materiálu a úniku vody. Ukážka nevhodnej kombinácie materiálov je na Obr. 13.
Ukážka galvanickej korózie potrubia
Obr. 13 - Vznik korózie v dôsledku kombinácie kovových materiálov


6. Nevykonaný preplach kúrenia po inštalácii

Inštalatéri často nevedia (alebo sa im to nechce robiť), že je systém potrebné nielen naplniť vodou, ale ho aj kompletne vyčistiť po častiach, to znamená každú časť systému zvlášť (kotol, radiátory, podlahovku, atď.). Na Obr. 14 je vidieť, že sa v systéme nachádzajú častice po montáži systému a ak sa nevykoná základný prvý preplach, ostanú v systéme a spôsobujú opotrebovanie prvkov vykurovacieho systému a poškodenie (napr. zničenie ventilov v kotly, čerpadla a pod.).
veľké nečistoty v systéme
Obr. 14 - Hrubé nečistoty v kúrení

Špony a iný materiál z inštalácie
Obr. 15 - Nečistoty po montáži zachytené v sitku


7. Systém napustený tvrdou vodou z vodovodu alebo studňovou vodou

Častou chybou je, že inštalatéri nevedia (alebo nechcú), že je potrebné systém po inštalácii naplniť mäkkou upravenou vodou, cez demineralizačné zariadenie. Viac sa dočítate v článku "Kde sa berú nečistoty v kúrení?"
Na Obr. 16 vidíme, ako veľmi sa časom systém zanesie, keď sa plní tvrdou vodou z vodovodu alebo zo studne - Obr. 17.
Rúrky zanesené od tvrdej vody
Obr. 16 - Rúrky zanesené z tvrdej vody, ktorou bol systém naplnený

Zanesený systém naplnený studňovou vodou
Obr. 17 - Takto sa systém časom zaniesol, keď sa na začiatku napúšťal tvrdou studňovou vodou

8. Chýbajúca izolácia

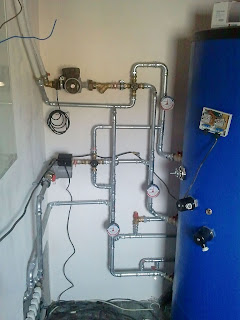

     Ďalším príkladom nedostatkov pri realizácií kotolne je chýbajúca izolácia potrubí - viď. Obr. 18.  Inštalatéri nezaizolujú potrubia vôbec alebo čiastočne (napríklad sa im zvyčajne nechce izolovať kolená a odbočky, tak izoláciu natiahnu iba na rúry, čo je samozrejme chyba).
kotolňa bez zaizolovaného potrubia
Obr. 18 - Ukážka potrubí bez izolácie


Na záver vyzývam všetkých zákazníkov, aby mysleli na bezpečnosť a keď budú vidieť takto odvedenú "fušerskú" prácu, požadovali nápravu!

     Bežný užívateľ nevie odhaliť, či kúrenár, ktorý prišiel realizovať kúrenie, a do ktorého ako investor vkladá plnú dôveru, je naozaj aj odborníkom. V článku "Ako si vybrať kúrenára", na mojom osobnom blogu, som priblížil smutnú situáciu v stavebníctve.
